简单介绍
系列: LB系列
分类: 沥青混合料搅拌站
联系信息: RTZK2003@163.com
参数名称 | 单位 | LB1500 | LB2000 | LB3000 | LB4000 | LB5000 | |
原生额定生产率 | t/h | 120 | 160 | 240 | 320 | 400 | |
额定搅拌能力 | kg/批次 | 1500 | 2000 | 3000 | 4000 | 5000 | |
最大生产能力 | t/h | 140 | 180 | 260 | 340 | 440 | |
计量精度 (静态) |
骨料 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
粉料 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
沥青 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
油石比 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | |
装机功率 | kW | 340 | 400 | 621 | 700 | 930 | |
燃油消耗(重油)(标况) | kg/t | 6 | 6 | 6 | 6 | 6 | |
燃气消耗(天然气)(标况) | ㎥/t | 7 | 7 | 7 | 7 | 7 | |
标准占地面积 | m | 30x30 | 35x35 | 40x40 | 50x50 | 50x50 | |
除尘面积 | ㎡ | 450 | 600 | 900 | 1250 | 1500 | |
排尘浓度 | mg/N㎥ | <20 | <20 | <20 | <20 | <20 | |
排放烟气黑度 | / | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | |
控制室内噪声 | dB | <70 | <70 | <70 | <70 | <70 |
产品概述 |
LB系列沥青混合料搅拌设备技术,采用加大型主机结构,相对市场上同等型号下,设备超产能力强,计量模块采用三点式压式计量模块结构、配合操作系统扣称及落差补偿功能,计量精度高;模块式结构、负压全密封无尘化设计,设备具有安装运输方便,环保节能,生产高效可靠等特点,广泛应用于周边沥青路面工程、市政道路工程及高等级路面工程等沥青混合料的生产。 |
产品特点 |
模块化设计,占地面积小,安装快速方便。 |
设备全密封负压设计,无粉尘外溢,功率合理匹配,环保节能。 |
高效热系统结构,燃烧器采用智能轴流型低压雾化形式,额定工况下设备耗油量为6kg/t(成品料)。 |
计量系统均采用压式称量模块结构进行计量,具有自动补扣称及“飞料”补偿功能,计量精度高。 |
搅拌主机采用冗余结构设计,搅拌强劲,同等设备型号下,设备超产能力强。 |
原生主要功能模块介绍 | |

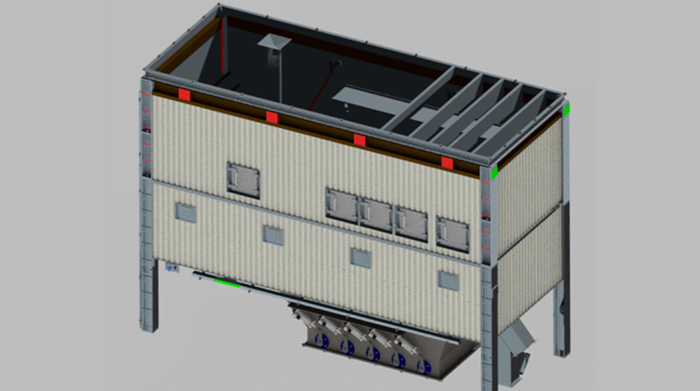

冷料系统 单仓容积15m³,采用联体模块式结构,安装运输方便 细料仓采用内振式结构,振动幅度大,保证卸料流畅。 给料皮带机采用变频+门开度控制给料,保证初级配的稳定。 配有缺料报警装置。 |
![]() |

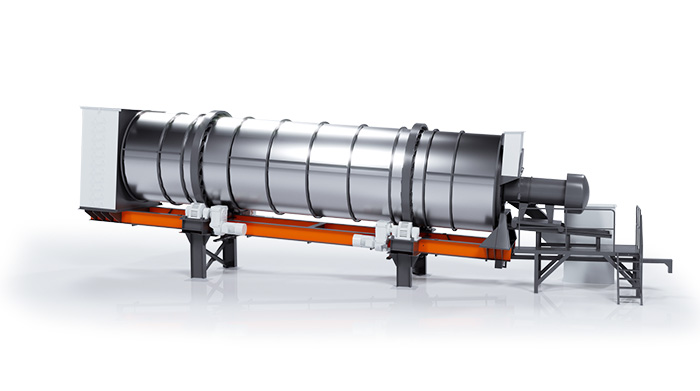

干燥系统 采用专利叶片技术,料帘更均匀,吸热效果更好。 采用含料叶片拨料技术,出料温度更均匀。 产能大,超产能力15%以上。 燃烧器为轴流型低压雾化燃烧器,双变频技术控制风油比,每吨成品耗油量6kg (标况下)。 直联减速电机直接驱动,动力强劲,效率高。 |
![]() |

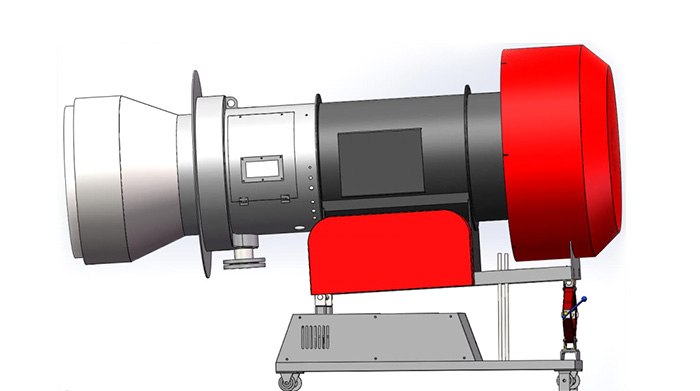

燃烧器 燃烧器调节范围广,可适应各种复杂工况。 三级雾化技术,燃油雾化成微米级别,燃烧充分。 大功率预加热装置,燃油温度稳定。 具有远程故障诊断功能,及时服务,保证生产可靠性。 智能轴流型低压雾化燃烧器,采用双变频调节技术,配风量、配油量自动可调,保证合理风油比,燃烧充分,额定工况下油耗仅为6kg/t (成品料)。 |
![]() |

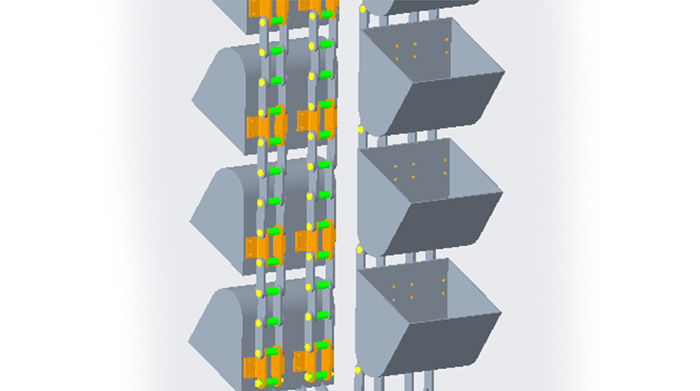

提升系统 板链式提升机,板链不易拉伸,使用稳定可靠。 减速电机直联驱动,设有防逆转装置。 提升机溜道内设有耐磨板结构,提高耐磨性能。 |
![]() |

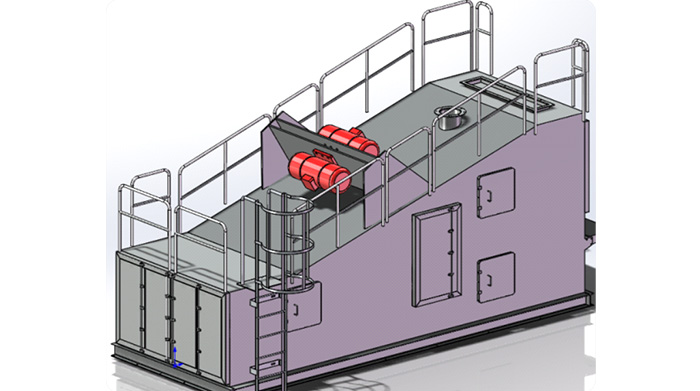

筛分系统 双振动电机直接驱动,振动效果强,2000小时基本免维护。 筛分面积大,筛分效率高。 更换筛网装置采用侧面插销方式,便于快速更换筛网。 振动筛壳体外包保温岩棉,保温、降噪,环保节能。 |
![]() |
热料仓系统 热料仓分为上、下仓,采用岩棉保温。 配有连续料位检测装置,便于直观观察各级配料的料位情况。 仓门采用免维护结构设计,大小门二次粗精称结构,保证骨料计量精度。 砂仓配有温度检测装置。 |
![]() |

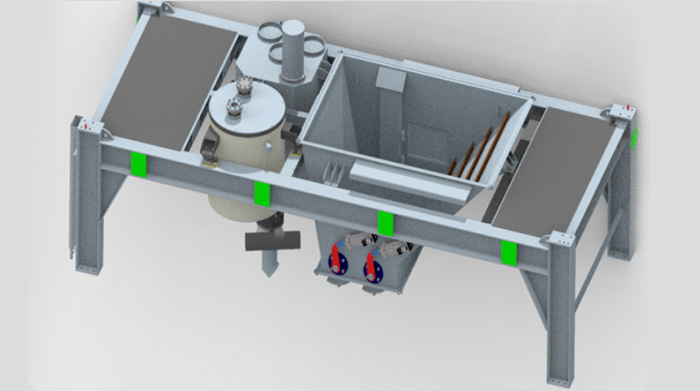

计量系统 骨料称、沥青称、粉料称均采用3点压式称量模块进行计量。 骨料称采用大小门粗精称结构,保证计量精度±0.3%。 沥青称采用变频泵+二次计量方式,保证计量精度±0.2%,动态次跟踪计量技术,保证油石比精度±0.3%。 粉称采用螺旋输送,气动蝶阀控制,运用“飞料”控制程序,保证计量精度±0.2%。 |
![]() |

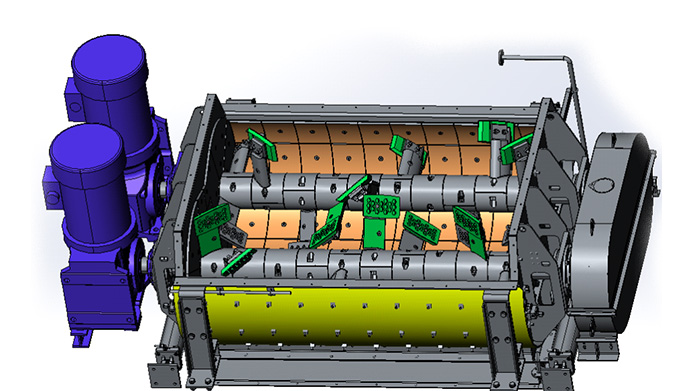

搅拌系统 主机容量大,采用功率冗余设计,动力足,超产能力强。 采用直联减速电机驱动,稳定性强。 采用全叶片等螺线搅拌云技术,混合料周转快,揉和能力强,快速达到均匀混合的效果。 奖叶及衬板采用镍铬合金材质,使用寿命不少于10万批次。 |
![]() |
除尘系统 采用一级重力除尘,二级大气反吹布袋除尘器,排放浓度<20mg/Nm3。 风机采用大功率风机,保证足够的风量,风量采用变频控制,节能降噪。 烟气管路配有测温装置,具有高低温报警功能。 |
![]() |

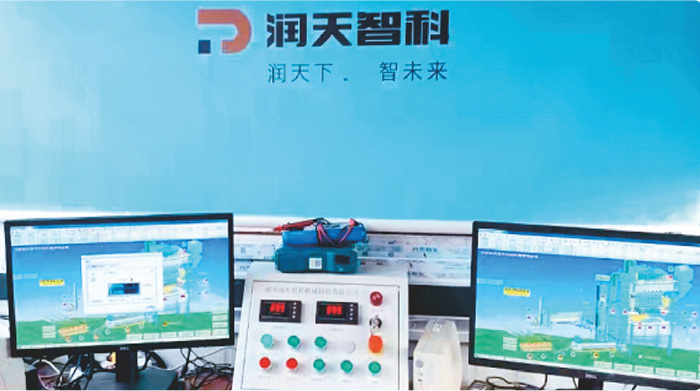

控制系统 配备2台显示器,2台工控机,当一台出现故障时可使用另一台,保证生产的稳定性。 操作界面直观清晰,关键电流及参数实习显示。 电气元件采用国内外知名品牌,保证使用可靠性。 控制程序具备联动控制,安全互锁,断电保护功能。 沥青计量具有二次动态跟踪计量功能,程序具有“飞料”控制,自动补扣称功能。 具有在线远程诊断功能,保证服务及时性。 |
![]() |
